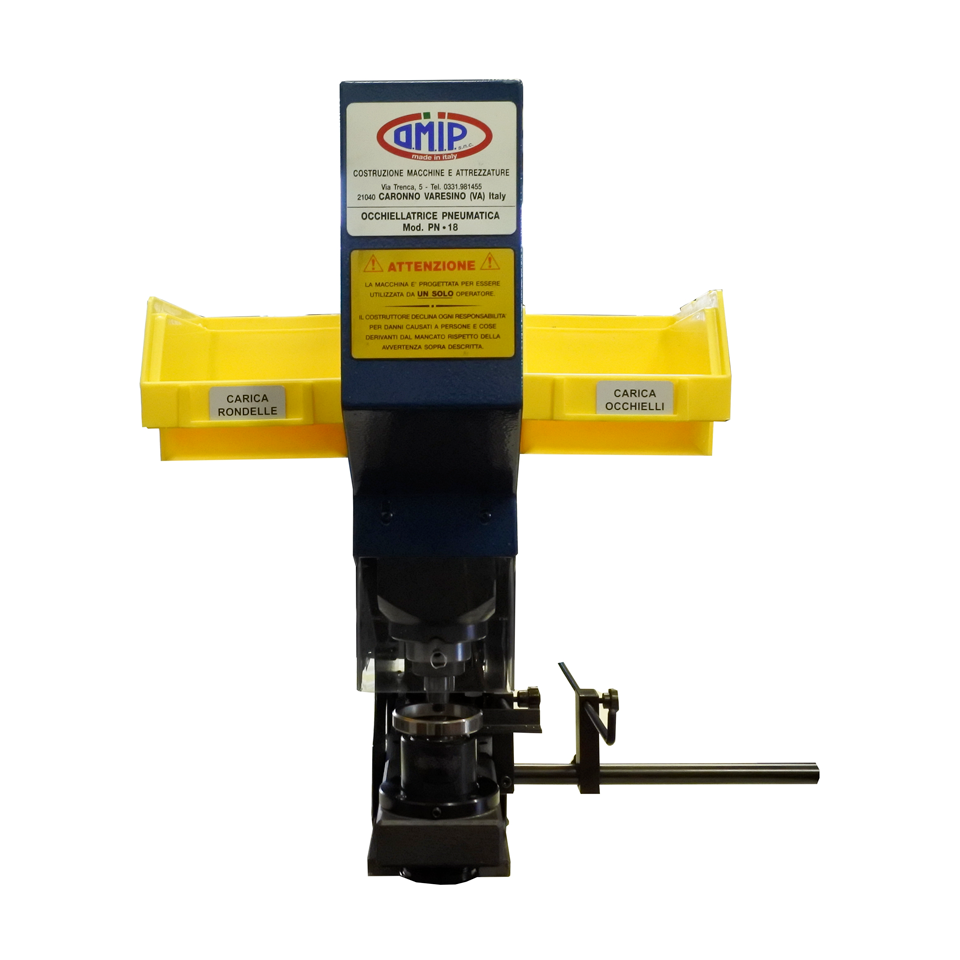

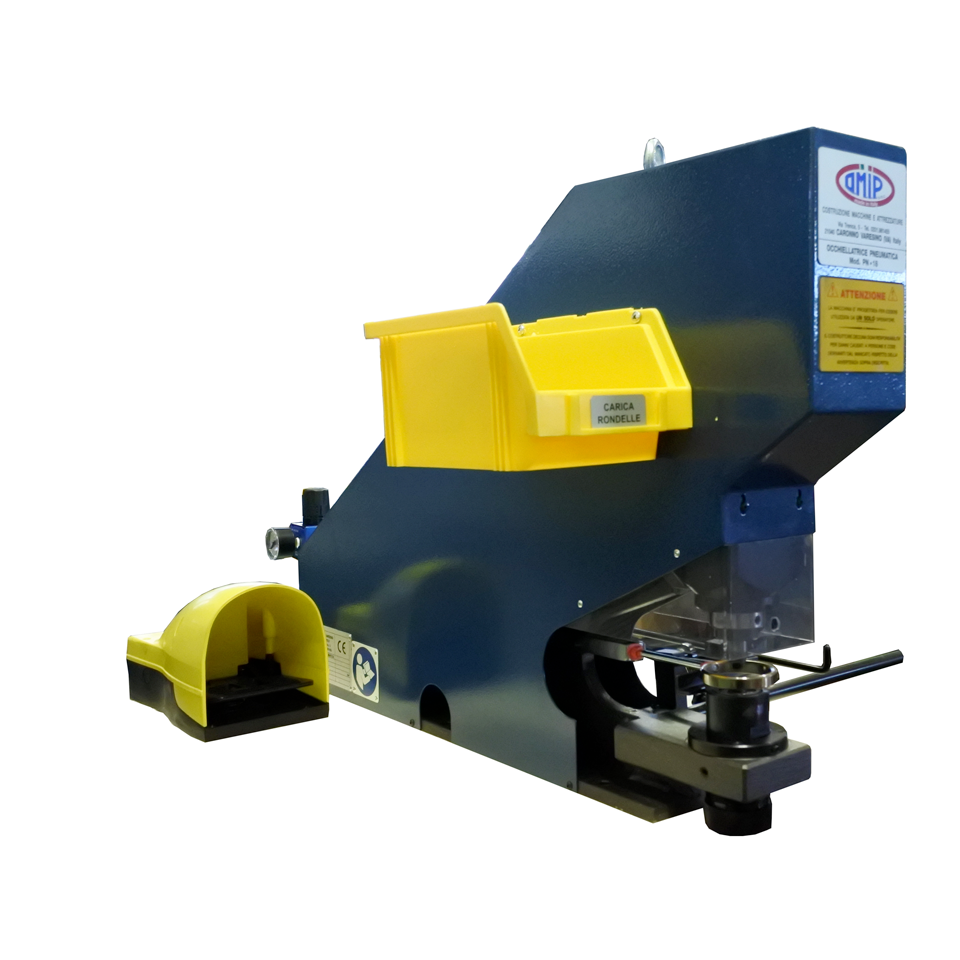

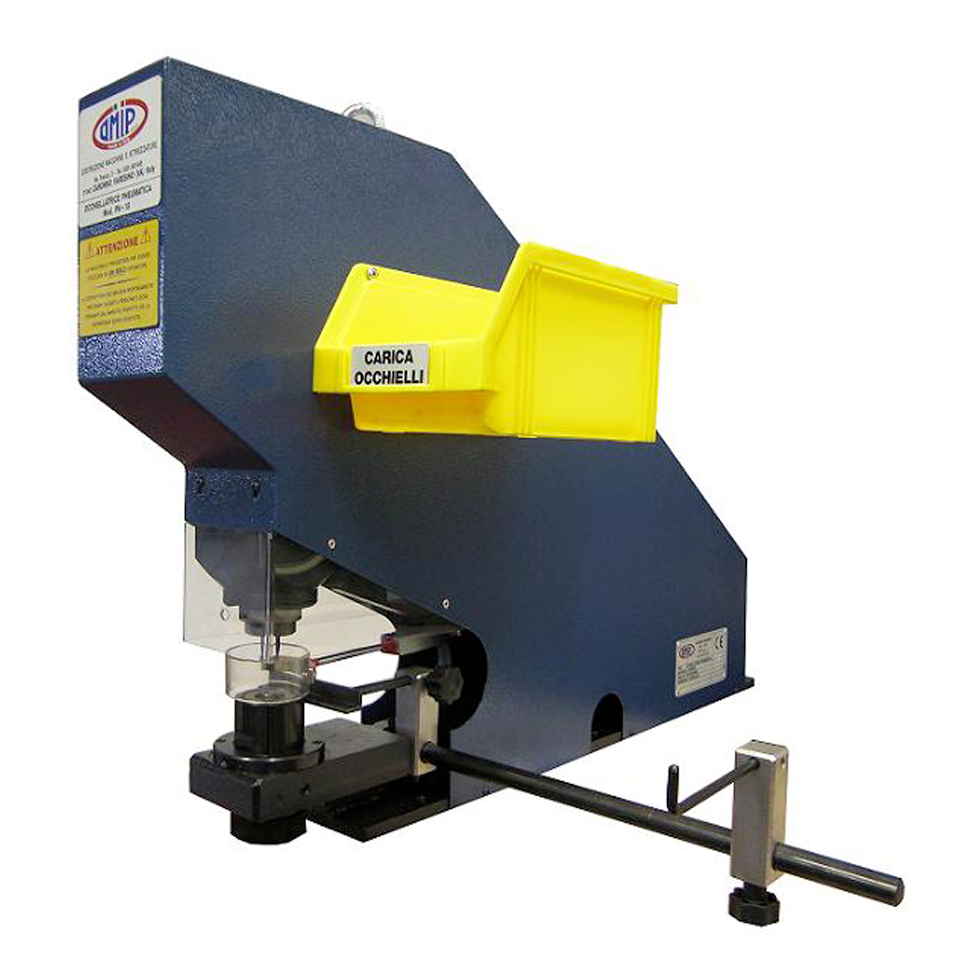

Pneumatica PN 18

STRUTTURA
La struttura è ricavata da lamiera di acciaio ed è elettrosaldata; la testata in monoblocco consente di mantenere la rigidità nel momento di carico e compressione.
Per garantire la massima sicurezza e comfort di lavoro l’intera struttura è racchiusa in un carter di protezione.

DESCRIZIONE
E’ in grado di applicare occhielli di varie dimensioni dal VL 1130 al VL 150 e occhielli ovali 13×22, 17×11 e tourniquet 9×15, 12×19.5; la sostituzione del punzone e della matrice è rapida grazie a due grani esagonali, la regolazione del taglio del telo è situata sotto il porta matrice agendo sulla ghiera zigrinata.
La macchina ha un sistema facilmente regolabile che permette l’autolivellamento dell’ asse matrice con il piano di battuta.
Grazie al sistema autoperforante è l’ occhiellatrice che esegue il foro e non l’occhiello infatti questo permette l’applicazione su pvc, cuoio, pelle, plastica, cartone…
La macchina in una sola operazione fora il telo e applica l’ occhiello.

DATI TECNICI
– Montante sagomato integrale in acciaio
– Base con sei fori (diametro 12) per fissaggio
– Copertura avvolgente di sicurezza
– Verniciatura blu a polvere
– Le parti in acciaio sono trattate in zincatura
– Le parti meccaniche sono interne alla testata e sono temperate e lubrificate
– L’occhiellatrice non necessita di manutenzione
– Peso della macchina 40 kg circa
– Profondità d’applicazione 0-180 mm
– Dotata di fermo di profondità e passo
– Funzionamento pneumatico con comando a pedale
– Pressione di esercizio 7 bar

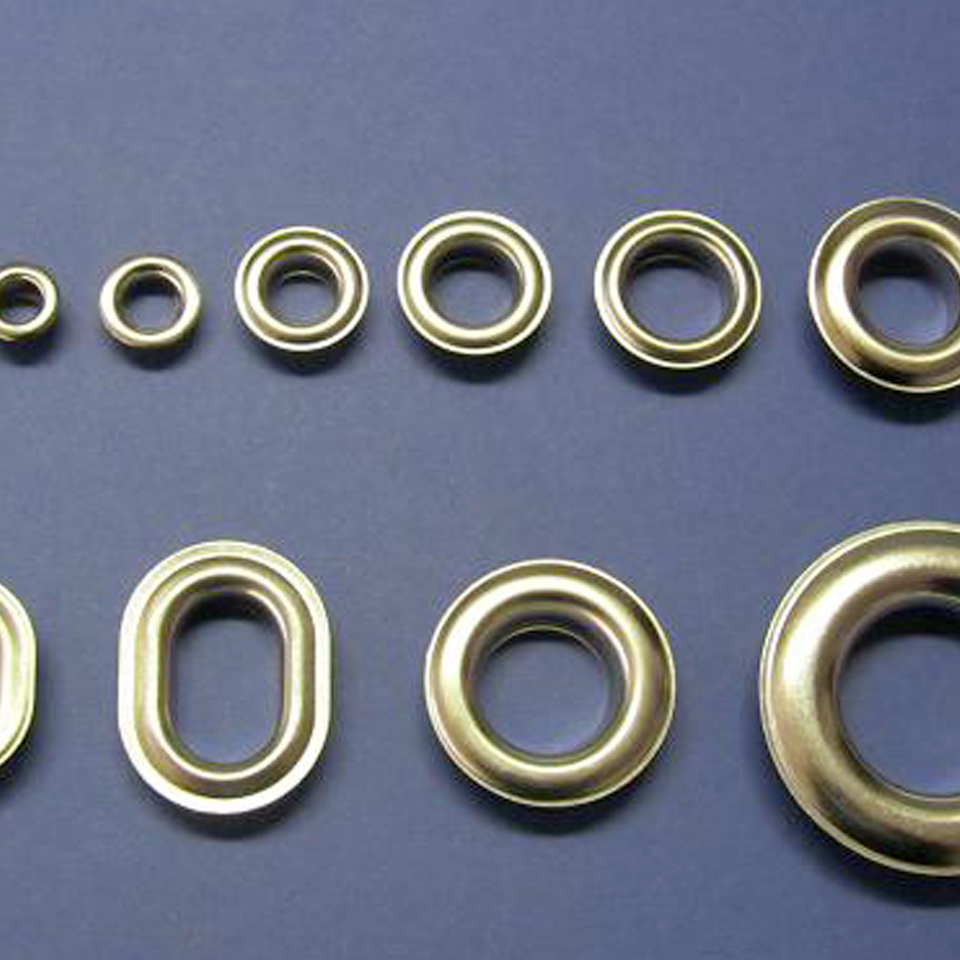

TABELLA RIFERIMENTO PER OCCHIELLI

TIPO VL = DIAMETRO FORO OCCHIELLO

VL 1130 | 5 mm
VL 1140 | 6 mm
VL 30 | 7,5 mm
VL 40 | 9 mm
VL 50 | 11 mm
VL 60 | 13,5 mm
VL 70 | 14,5 mm
VL 80 | 18/19 mm
VL 100 | 23, 25, 30 mm
VL 150 | 40 mm
