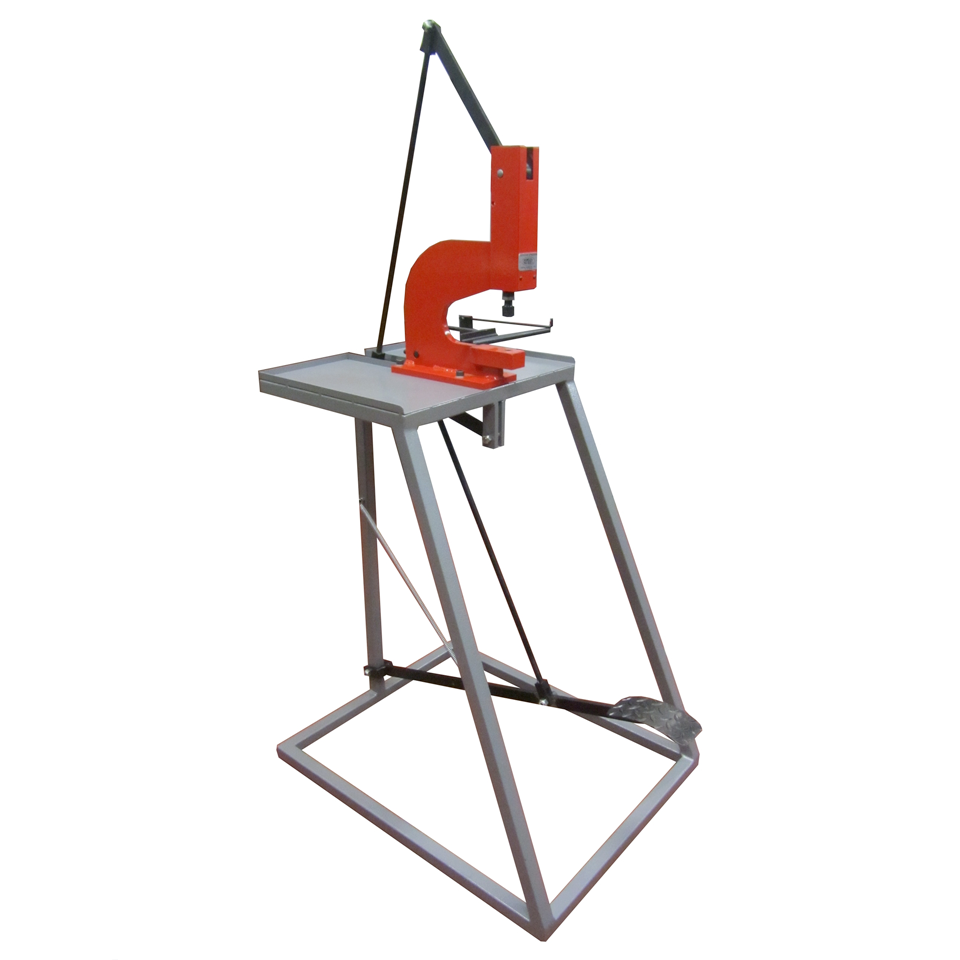

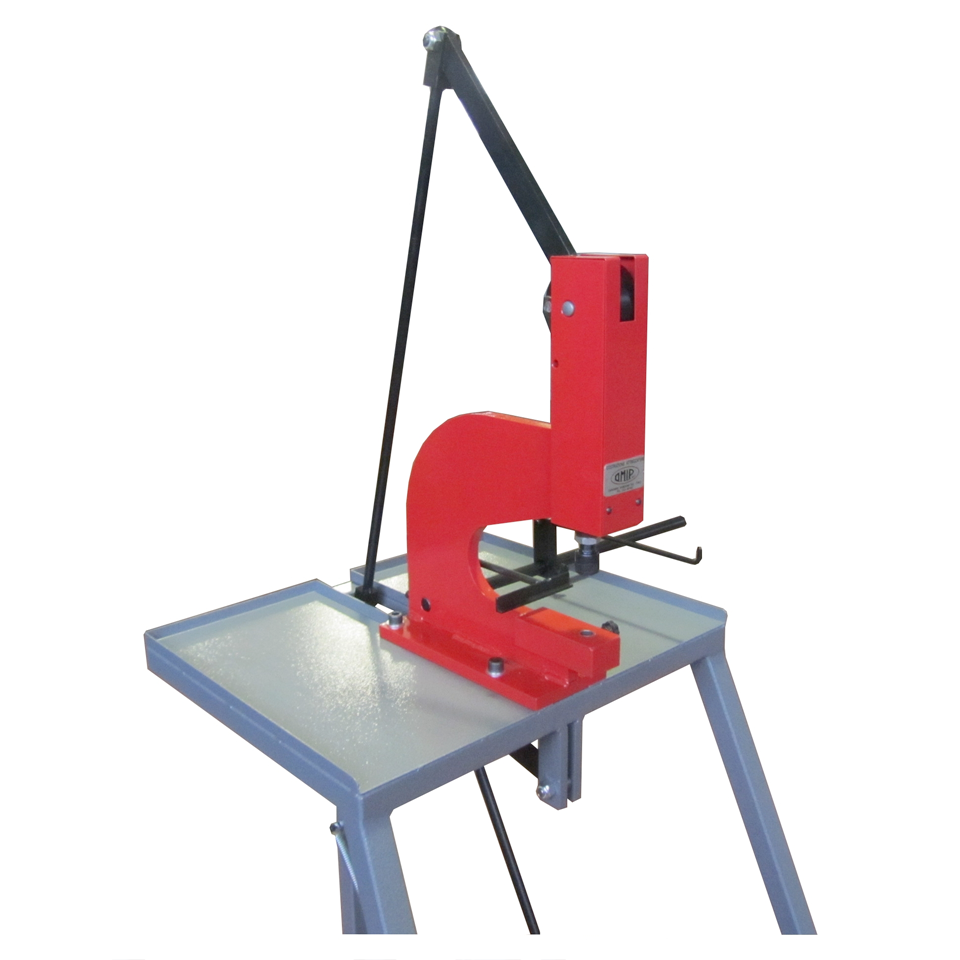

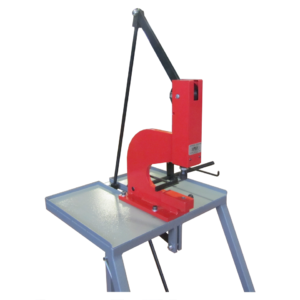

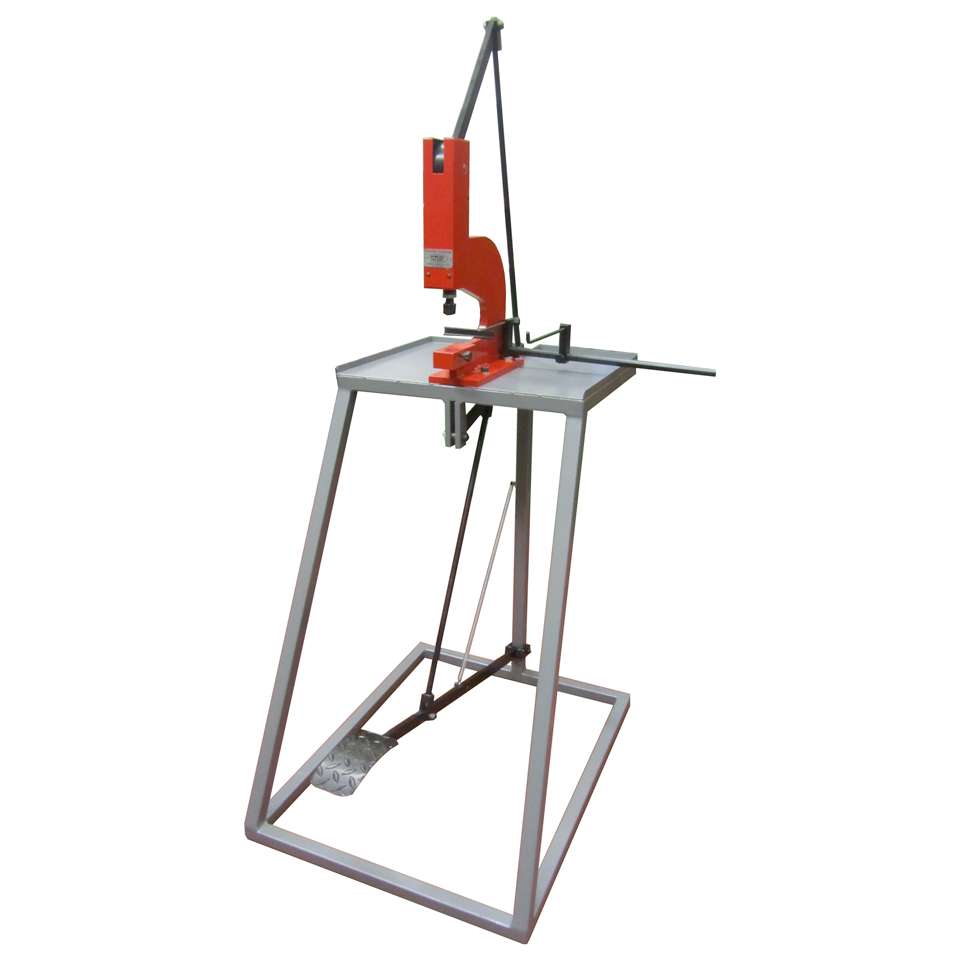

Occhiellatrice a pedale

STRUTTURA
La struttura è ricavata da lamiera di acciaio ed è elettrosaldata, la testata è in monoblocco atta a mantenere rigidità nel momento di carico e compressione. La macchina può eseguire i fori sul telo e il montaggio degli occhielli abbassandoil pedale. E’ in grado di montare occhielli di varie dimensioni dal VL1020 al VL150,occhielli ovali 22×13, 17×11, tourniquet 15×9, 19.5×12 e occhielli campagnola 6×32.

DATI TECNICI
– Verniciatura grigio e rosso a polvere
– Struttura della macchina in acciaio
– Le parti sono trattate in brunitura
– Corsa massima 40 mm regolabile
– Peso 40 Kg
– Misure d’ ingombro L500xH1500xP850 (mm)
– L’ occhiellatrice non necessita di manutenzione
– Profondità d’applicazione 0-150 mm

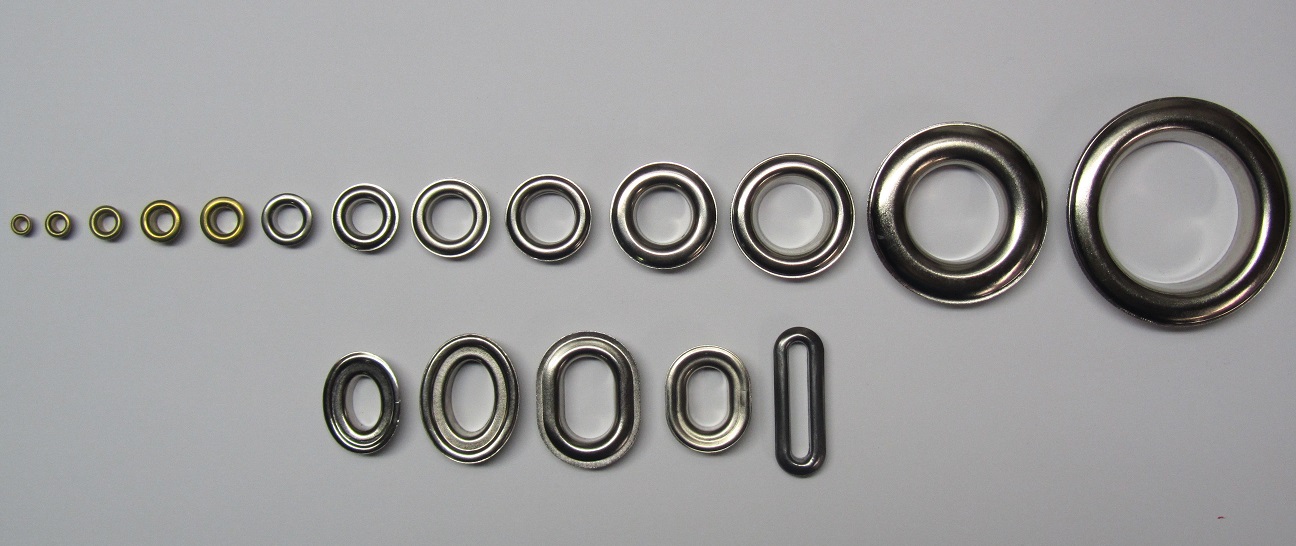

TABELLA RIFERIMENTO PER OCCHIELLI

TIPO VL = DIAMETRO FORO OCCHIELLO

VL 1020 | 3 mm
VL 1100 | 4 mm
VL 1130 | 5 mm
VL 1140 | 6 mm
VL 21 | 7 mm
VL 30 | 8 mm
VL 40 | 9 mm
VL 50 | 11 mm
VL 60 | 13,5 mm
VL 70 | 14,5 mm
VL 80 | 18/19 mm
VL 100 | 25 mm
VL 150 | 40 mm

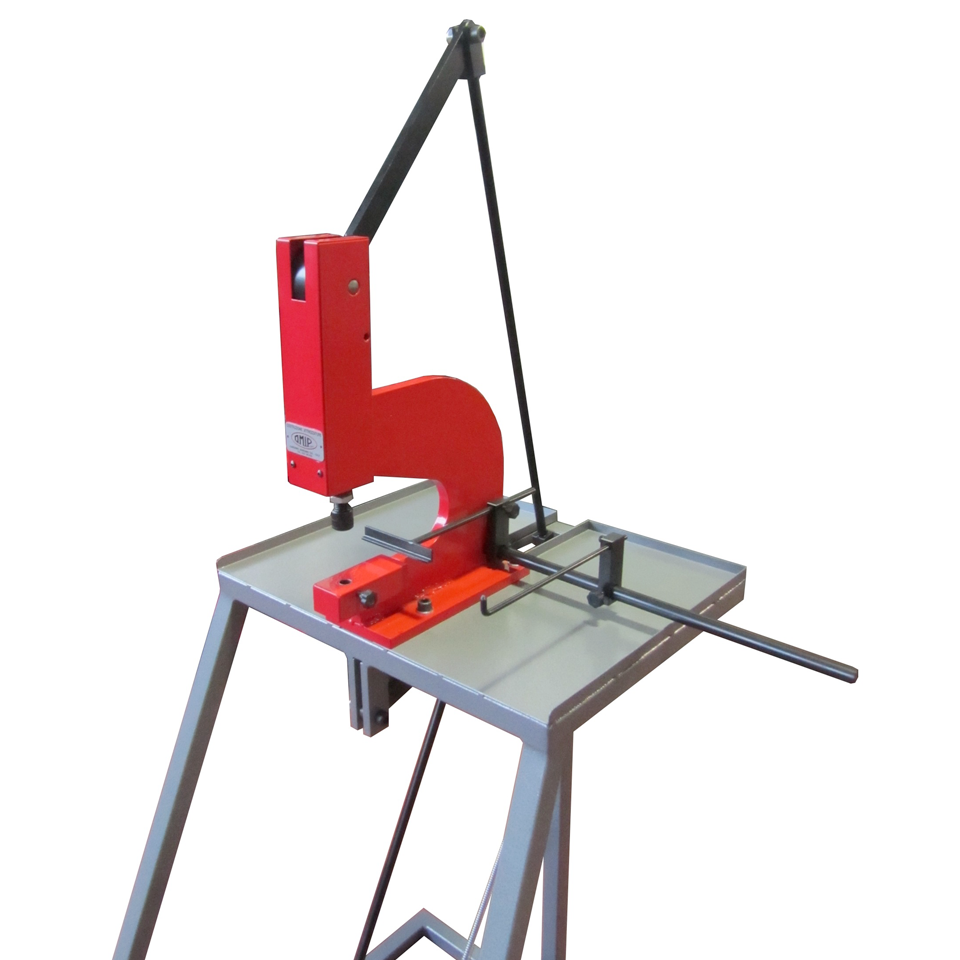

DISTANZIALE BORDO TELO E PASSO APPLICAZIONE OCCHIELLO
Su richiesta si può avere la macchina manuale con applicato l’accessorio che permette all’operatore di applicare ad una determinata profondità e distanza l’occhiello.
